管道補償器安裝規范

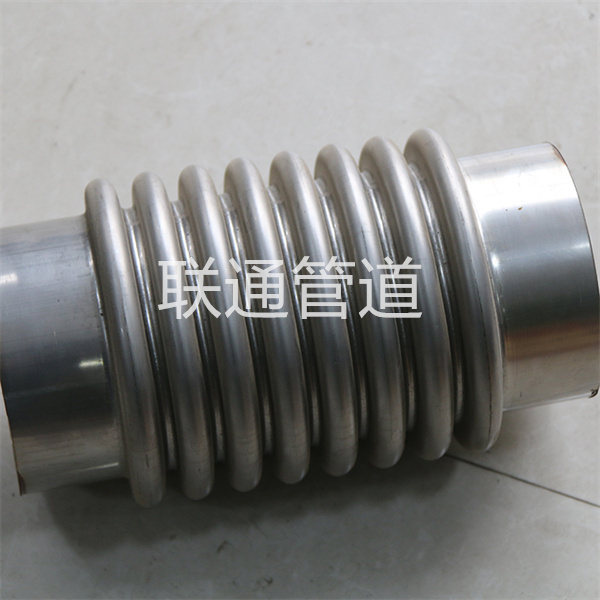

波紋補償器的安裝和調試應嚴格按照操作規程與補償器波紋管接觸的絕緣材料不含氯補償器。波紋補償器是以波紋管為核心的干擾元件，可以在管道上進行軸向、水平和角度的補償。為了減少介質的自我激勵現象，軸向補償器在產品內設置了內套管，在很大程度上限制了徑向補償能力，一般僅用于吸收或補償管道的軸向位移（如果管道系統中確實需要少量的徑向位移，也可以吸收軸向、角度和任何三個方向的組合；鉸鏈補償器（也稱為角補償器），采用兩個或三個波紋補償器（單個鉸鏈補償器無補償能力）吸收單平面的水平變形；通用鉸鏈（角）補償器，由兩個或三個支持，可吸收三維方向的變形。

補償器前部（通道端）有兩根工作波紋管，后部（平衡端）有一根平衡波紋管。當彎曲管產生橫向位移時，大拉桿上的球形螺母繞著球形墊圈旋轉。同時，大拉桿承受內部壓力推力。用途：彎曲管壓力平衡波紋補償器安裝在與設備連接的管道的拐角處或空間上。它可以補償軸向位移和橫向位移，而不會對管道系統產生內部壓力推力。常用于泵、壓縮機、汽輪機等對載荷敏感的管道系統。并能吸收振動和降噪，以確保設備的安全運行。
