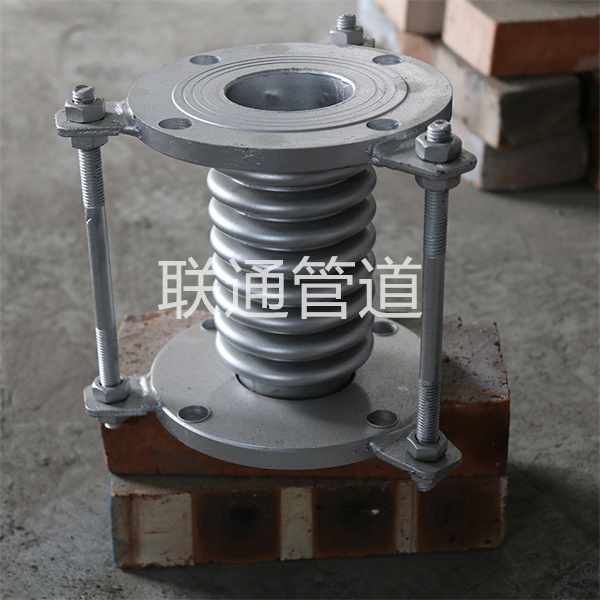

蒸汽管道伸縮補償器圖片大全
蒸汽管道補償器由坯料直接軋制而成。因此，蒸汽管道補償器的下料長度應滿足軋制條件，高徑比不大于2.5，即H2/d≤2.5。根據體積不變的原則，有（D2H）/d3≤2.5，即（D/d）2（H/d）≤2.5即法蘭蒸汽管道補償器的軋制條件。蒸汽管道補償器的軋制成型法蘭只需選擇內孔直徑與法蘭凸臺直徑相同的蒸汽管道補償器。只要蒸汽管道補償器的厚度不小于管道的高度。
蒸汽管補償器的主要特點：
只要蒸汽管道補償器的外徑不小于法蘭凸緣直徑。同時，由于蒸汽管道補償器的滾動，不需要考慮充滿角的問題。蒸汽管道補償器由一個或多個波紋管通過中間接管連接，兩端分別與內密封板和密封板連接，然后與外管連接。波紋管波數較多。蒸汽管道補償器的公稱直徑為500mm，工作壓力為0.6mpa，（6kg/cm2）波數為8。
蒸汽管補償器補償：
蒸汽管道補償器主要吸收軸向位移，具有補償量大、保溫性能好、可排除殘余介質等優點。蒸汽管道補償器安裝時，疏水口向下。蒸汽管道補償器現場安裝后，拆除拉桿。蒸汽管道補償器的安裝與補償器的流向標志一致。F1.F2在補償器中實現了平衡。
蒸汽管道補償器構說明：
這種結構也可以看作是方向補償器的類型。蒸汽管道補償器采用套筒式結構。蒸汽管道補償器高度為H0/d=1.5-3或毛坯直徑為D0≥（1.2-1.5）d，D0過小時，DX接近D0，頭頂區域只有一薄金屬向外流動，使空白底面容易形成蘑菇形，形成夾層。圓角半徑為R。當蒸汽管道補償器的圓角半徑R過大時，當D+2R>D0時，空白不穩定，容易偏離。
蒸汽管道補償器的工作原理：
圓角外的金屬較薄，容易彎曲形成夾層，因此R≤(0.05-0.15)d在3-10mm之間。R太小，容易損壞鍛件。蒸汽管道補償器斜度大，成型后容易成型，盡量使蒸汽管道補償器不斜。為保證蒸汽管道補償器的尺寸，應有一定的余量，即H蒸汽管道補償器=h+2-5mm。
