金屬波紋管補償器的材質和特點用途及安裝要求

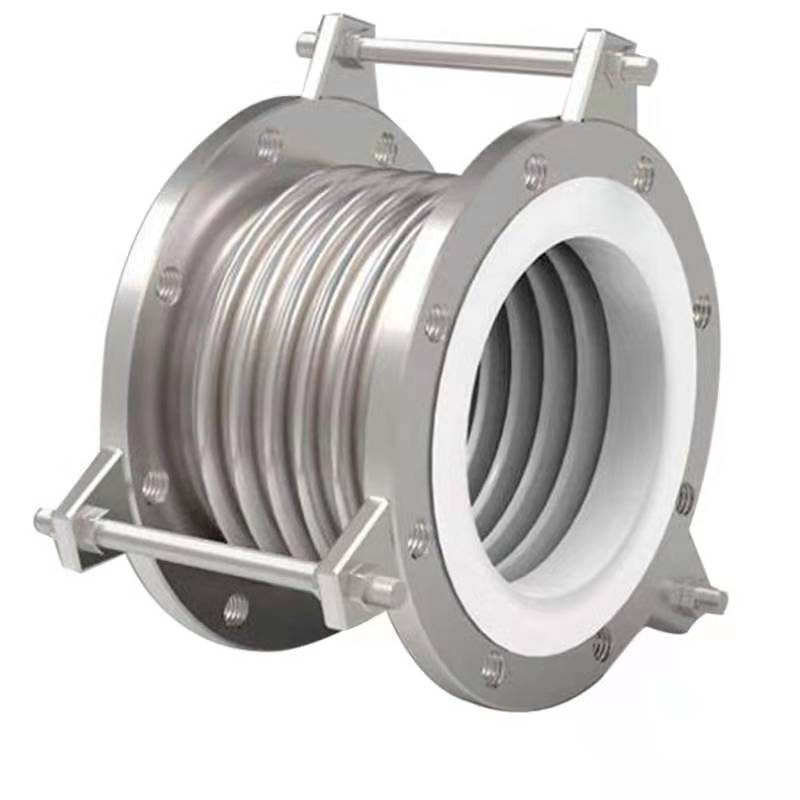

                  金屬波紋管補償器主要由金屬波紋管、金屬網體和各類不同形式的接頭組合而成。它的內管是螺旋形波紋或環形波紋的薄壁不銹鋼波紋管，波紋管的外層網套的由不銹鋼絲或不銹鋼鋼帶按一定參數編織成的。軟管內兩個接頭是根據用戶管道或設備的接頭形式配制而成的。

　　金屬波紋管補償器具有良好的柔軟性、抗疲憊性、耐高壓、耐低溫、耐侵蝕性等諸多優特點，它相對其它類型的軟管(橡膠軟管、塑料軟管)的壽命要高得多，跟著現代產業的發展，耐低溫、耐高溫、耐高壓、耐侵蝕的波紋金屬軟管越來越被廣泛使用。

　　補償器對于管道的安裝的要求

　　補償器主要吸收橫向位移和少量的軸向位移。

　　對管架設計的要求：

　　a、 裝在管道彎頭附近的橫向型補償器，兩端各高一導向支座，其中一個宜是平面導向管座，其上、下活動間隙按下式計算： ε-活動間隙; L-補償器有效長度; △Y-管段熱膨脹量; △X-不包括L長度在內的垂直管段的熱膨脹量。

　　b 、補償器兩側的導向支座應接近補償器，支座的型式應使補償器能定向運動。

　　角向型由接管，波紋管以及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力。 工作溫≤420℃，疲勞壽命1000次。對管架設計的要求： 補償器(9張)角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面(萬向鉸鏈補償器不受此限制)。 裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。

　　作用

　　a.補償吸收管道軸向、橫向、角向冷熱變形。

　　b.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

　　c.吸收設備振動，減少設備振動對管道的影響。

　　d.吸收地震、地陷對管道的變形量。
